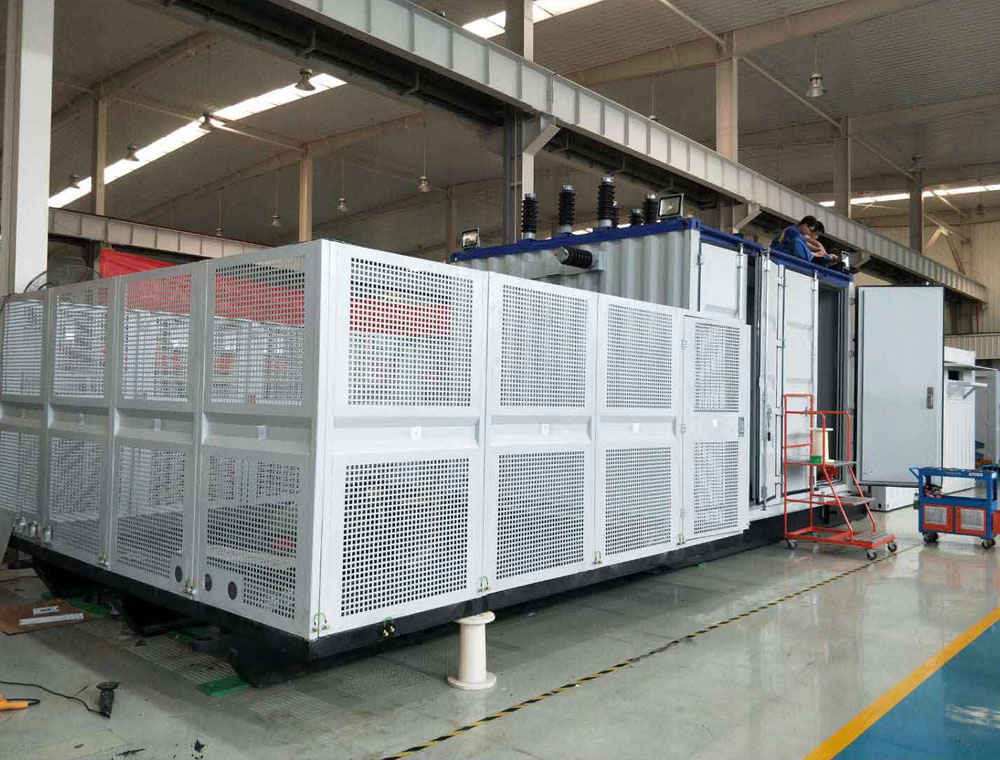

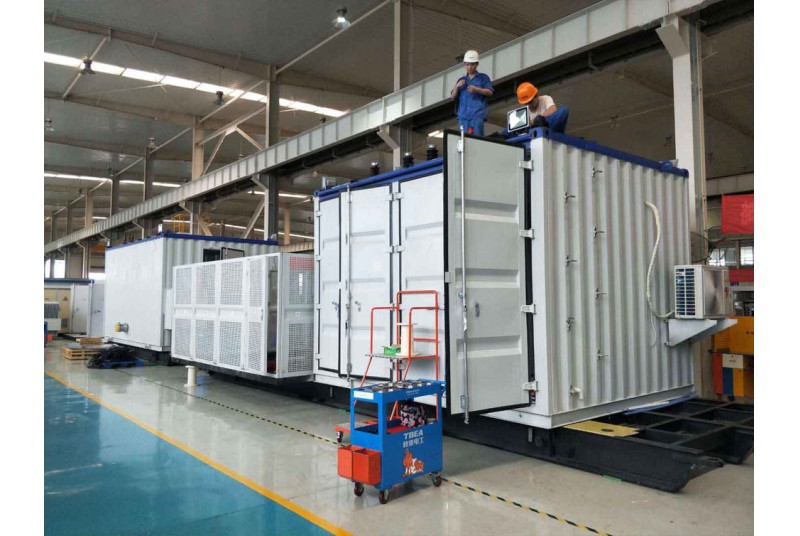

雪橇拖拽移动式变电站预制舱
|
产品设计特点 |
||
|
序号 |
设计亮点 |
优势 |
|
1 |
独立雪橇 |
舱体/变压器/铁塔/围栏均可可独立吊装/独立更换 |
|
2 |
雪橇通过性强 |
雪橇设计进行悬空处理，碰到200mm内石块等障碍物可顺利通行 |
|
3 |
雪橇强度高 |
雪橇所有部位选材：Q345E，屈服强度高345兆帕，耐-40℃低温 |
|
4 |
加宽雪橇板 |
增加与地面接触面积，减少拖拽难度 |
|
5 |
双橇合体 |
两台橇均设计双向拖拽装置。可实现拆分或拼接，为用户提供多重拖拽方式选择 |
|
6 |
检修平台 |
变压器护栏设计可折叠平台，液压支腿，无需设计铺装位置，均可手动调节支腿支撑长度，确保检修平台水平 |
|
7 |
变压器护栏 |
模块化/组装式，可迅速完成拆分或组装 |
|
8 |
三层密封结构 |
门板采用三层密封结构，防护等级可达到IP65 |
|
9 |
电缆连接法兰 |
设计高低压电缆连接法兰盘，确保电缆可迅速可靠连接。 |
|
10 |
上出线结构 |
顶部设计铜排出线结构，并依然确保密封效果，满足电气安全距离，实现施工便利性 |
|
11 |
登舱梯 |
便捷性/可靠性/美观性。且不占用空间 |
|
12 |
设备连接 |
橇体与所有设备连接采用螺栓连接，确保连接可靠性/稳定性，实现拆装便利性 |
|
13 |
整体结构可靠 |
橇/舱体/铁塔/围栏等设备均有做经过严格有限元分析。确保整体结构可靠性 |
煤矿、稀有金属矿场等恶劣地质环境且需要不定期移动电站位置
