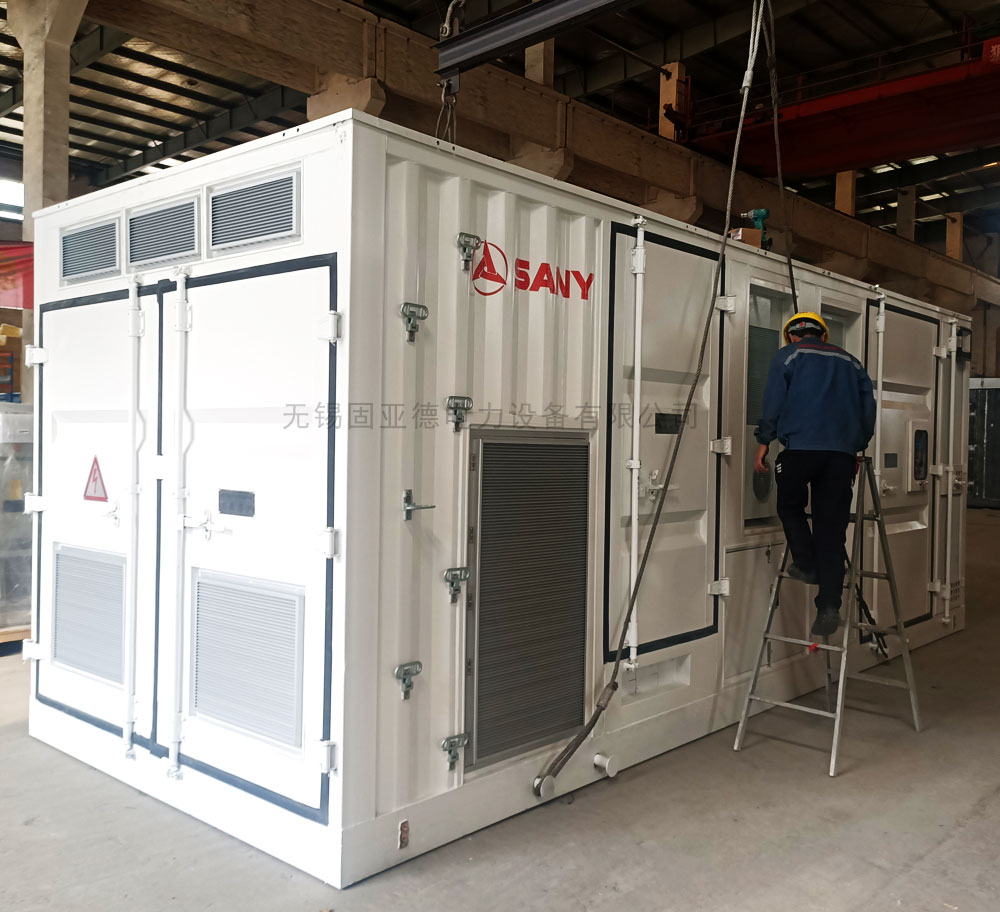

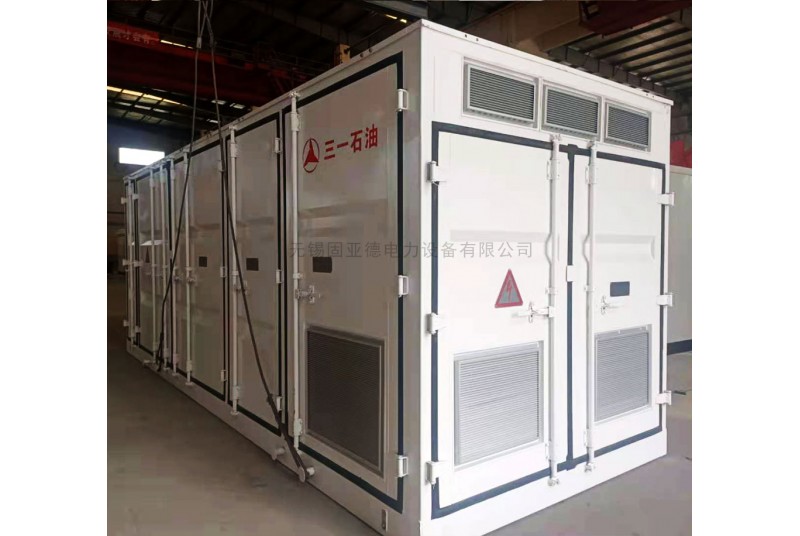

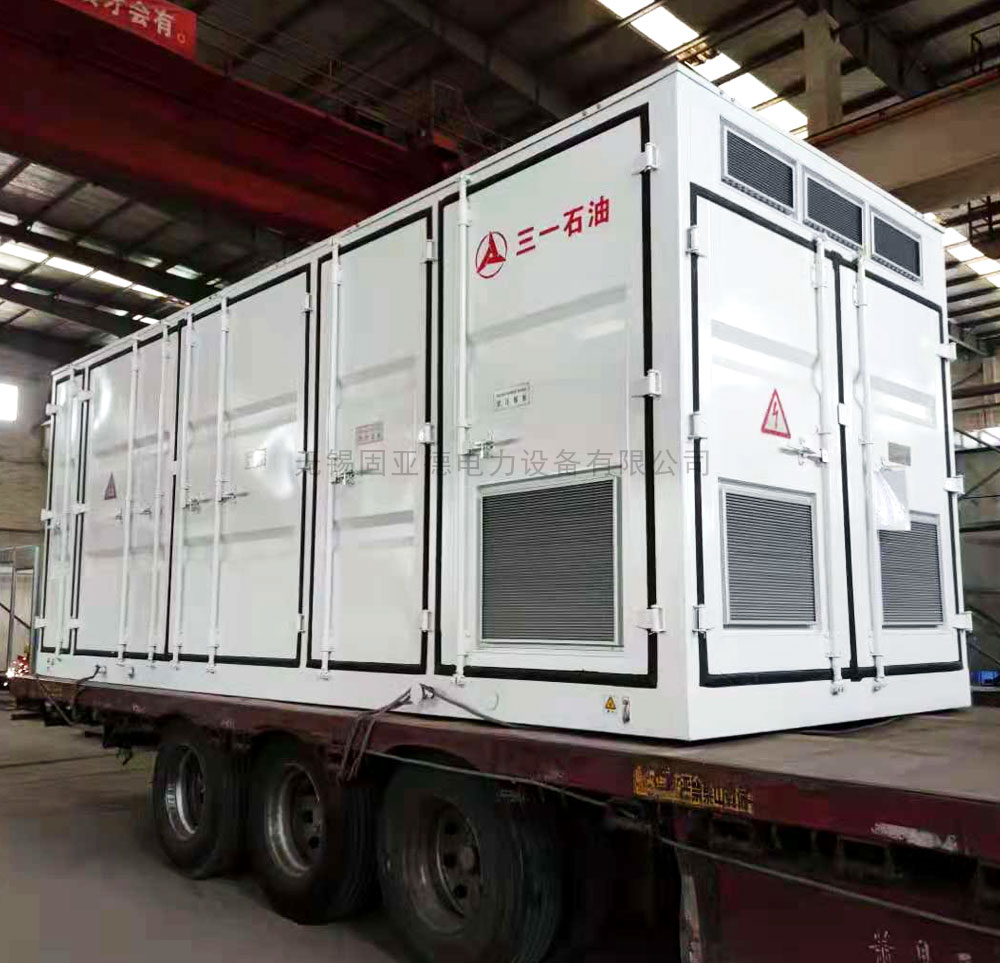

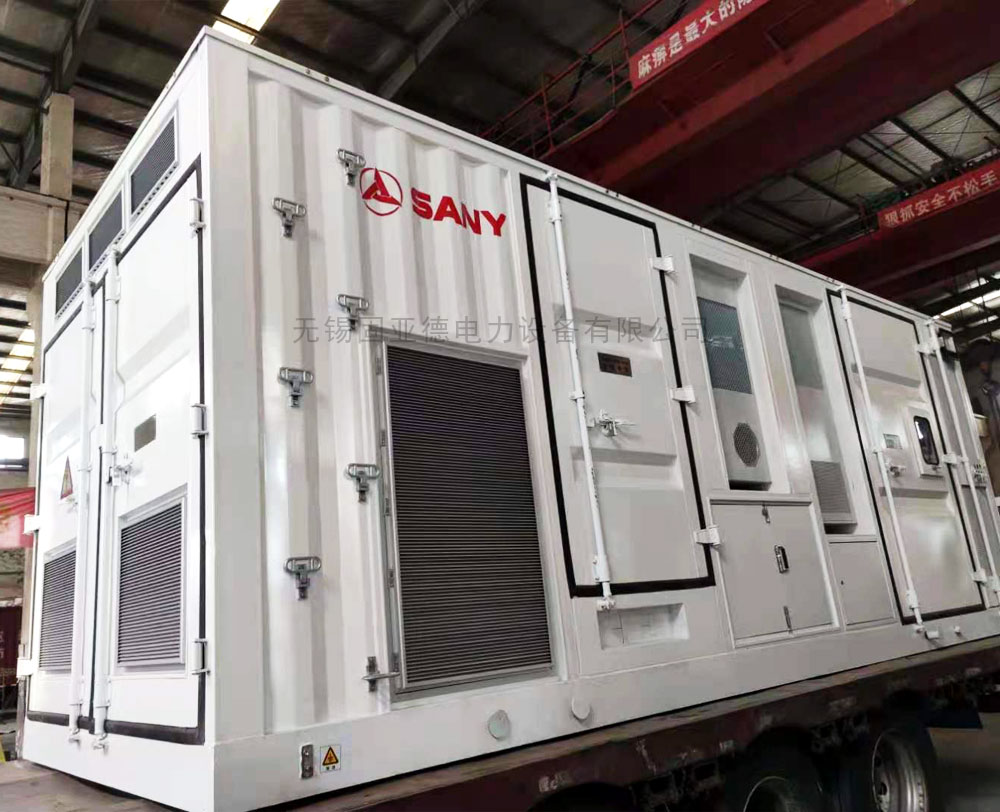

变压器室门需要安装行程开关,行程开关常开点反馈接至PLC;
3.3kV输出高压室需要安装行程开关,行程开关常开点反馈接至PLC;
所有室内照明灯需要用行程开关控制,门开灯亮,门关等灭;
10寸触摸屏,启动,停止,复位,远程/本地、急停,380V电源合闸,380V电源分闸,UPS关机;
室外配置正常指示灯(绿色)和异常指示灯(红色),控制信号由PLC输出;
高压有电危险标识;
各腔室标识;变压器室、变频器室、水冷柜室、低压柜室、高压柜室、低压输出接线室,3.3kV高压输出接线室、PLC室;
航插标识;泵撬动力电源380V、现场低压电源380V、泵撬控制电源220V、电机速度传感器信号、变频器输入输出控制信号、变频器模拟量输入信号、通讯信号
3.3kV输出高压接线标识,变频器3.3kV高压输出,U1、V1、W1、U2、V2、W2;
10.3.3kV输出高压室需要配置户外使用电磁锁,电磁锁闭锁信号由变频器提供;
