结构特点:

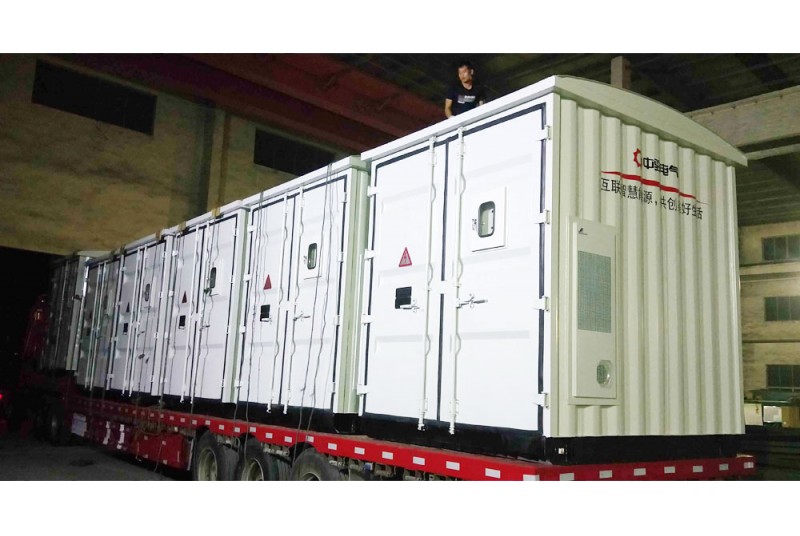

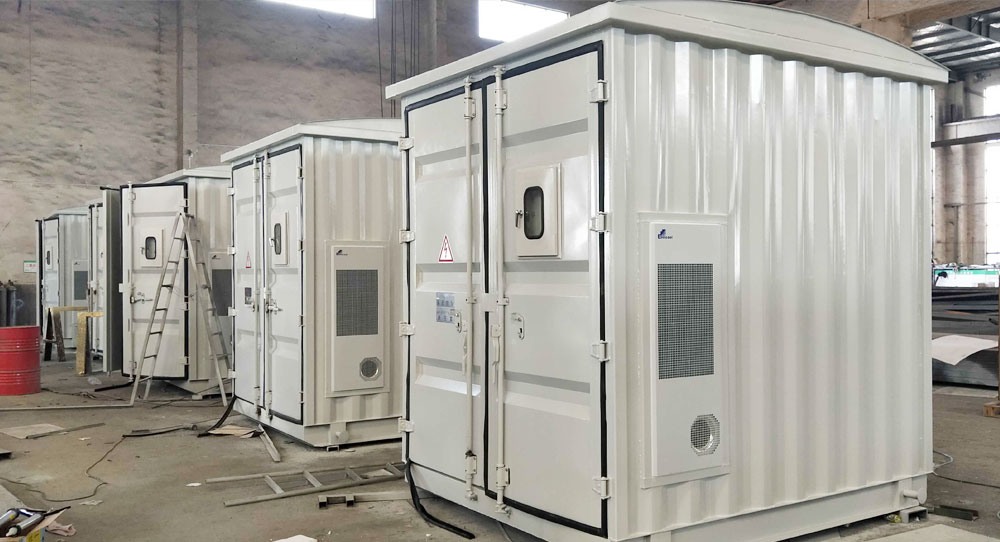

电力设备预制舱借用标准载体集装箱外墙面压型且满焊拼接良好的结构特点,克服材料长度、宽度限制等因素造成非标化生产的难题;几何不同电力设备自身对舱体隔热、保温、防火、防腐、设备承重等要求;集照明、温度控制系统、SF6、温度、湿度等探测装置;消防监控系统等具备电力设备预制舱全部使用功能要求的集装箱外观预制舱。
主要应用:
港口、码头电站
煤矿、稀有金属矿场等恶劣地质环境且需要不定期移动电站位置
出口项目E-house电站设备预制舱
产品设计特点 |
||
序号 |
设计亮点 |
优势 |
1 |
一体橇 |
橇体与舱体浑然一体。实现基本拖拽功能 |
2 |
船型设计 |
舱体底座设计船型结构,提高舱体通过性 |
3 |
全封闭底板 |
底板设计全封闭结构,有效阻止潮气/泥土/沙石侵入舱体 |
4 |
顶部圆弧设计 |
增加顶部机械强度,有效减轻落石等杂物掉落引起的损伤 增加抗积雪能力,提高降雨通过性 |
8 |
三层密封结构 |
门板采用三层密封结构,防护等级可达到IP65 |
9 |
电气仪表外接式 |
仪表外接式/舱体嵌入式安装配电箱实时检测设备运行数据。 |
10 |
钢化玻璃观察窗 |
实现舱体无需进人即可观察舱体内部设备运行情况 |
11 |
工业空调 |
冷/热风通过管道分区域输送;确保舱体内部环境恒温恒湿,暖通数据实施传递后台 |
12 |
集装箱结构外形 |
增强舱体机械强度,提高碰撞能力 |
一、使用环境:
年平均气温:20℃
夏季最高气温:37.8℃
冬季最低气温:0℃
年平均降雨量:1180.5mm
年最大降雨量: 2630mm
百年一遇24h 最大降雨量146mm,年蒸发量1860mm。
相对湿度:雨季83%;旱季40%。
主导风向:东北、东南风;平均风速11m/s,最大风速20m/s。
无地震记录,本次可行性研究按地震烈度6度;基本地震加速度0.05g 设计。
二、 产品标准和规范
2.1国家标准及其它被普遍认可的标准;
2.2设备厂家应提供盖有公章的设备总图(包括俯视图、正视图和侧视图)、基础图(包括基础静荷载、启动及运行动载荷的X、Y、Z方向数据)、安装图;配CAD电子版图; 提供设备的使用、安装、检修等说明书(中英文对照版);
2.3提供资料的文字注释部分以中英文(确认中英文)对照形式撰写,所有标注尺寸均使用公制单位;设备厂家提供的所有资料均需业主认可(签字盖章)。外壳上的标牌、标识(如危险标识、高低压舱室、变压器室、消防标识等警示、提醒标识)内容、形式按箱变厂家标准制作,标牌材质用不锈钢。按中英文格式提供样式,给中骏电气确认即可。
三、技术参数
3.1设备使用地气候条件 选矿厂海拔高度:1480m
3.2设备安装地点
刚果金KOLWEZT铜矿,矿区地理坐标:12092,矿权为:南纬10°43′00″~10°43′ 30″,东经25°27′ 00″~25°27′30″;12093 矿权为南纬10°43′30″~10°44′30″,东经25°26′ 30″~25°28′00″,矿权区面积3.37km2。
四、主要技术参数
项目 |
单位 |
参数 |
|
箱体 |
外壳防护等级 |
|
进风口百叶窗防护等级IP44,其余可满足IP55 |
声级水平 |
dB |
80 |
五、电气房结构特点
5.1本变电站由变压器、低压配电装置系统组成,可分为二个功能隔室(变压器室、低压室)组成完整的电控系统。
5.2变压器室选用SCB11系列干式变压器,变压器室封闭式布置,设有自起动强迫风冷系统及照明系统。将变压器室大门降低(不低于2m),门头安装风机,带自垂百叶窗(IP44),外部加装管道。
5.3低压室根据需求,采用面板或柜式结构组成用户所需供电方案,有动力配电、照明配电、电能计量和电能测量等多种功能,安装空调器来解决降温。变压器能方便地进出于变压器室大门,变压器室设计成封闭式,安装通风机换气来解决降温。各室均装有行程开关控制照明装置,变压器室每扇网门上需另预留1组行程开关(三接点,一公共,一常开,一常闭)。
5.4变电站框架采用型钢焊接结构,机械强度高,耐冲 击性强,各室的门板、顶盖、隔板全部采用冷轧钢板折弯焊接或铆接而成。墙壁和底部均为双层隔热结构(底部采用聚氨酯保温材料)。箱变内部各隔室间的二次线缆可以从舱顶部和墙壁走线,需预设二次线槽,整齐美观。用户与箱变连接电缆方式按外壳平面图设置电缆孔数量即可。
5.5在自然环境比较低恶劣的条件下,风沙、灰尘较多时,箱体采用全封闭式结构,变电站采用制冷设备对运行电器设备温升的散热,保证配电设备安全的运行。
5.6变电站箱体外表面经过先进的防腐喷涂处理,形成坚固耐久的防护层,具备长期户外使用的条件,确保 防腐、防水、防尘性能,使用寿命长、外形美观。因设备经长途海上运输,防腐等级按C5-I级。
5.7适用于露天矿的箱式变电站,在一个工作面完成后,可用拖动设备将变电站拖拉到下一个工作面继续工作(1YB835180703001-006共6台500kVA箱变用此种形式,其他3台箱变1YB835180701001、1YB835180703007、1YB835180703008按固定安装箱变结构形式。)。箱体设计全封闭式结构,箱体顶部采用防止积水方式设计,顶部按小圆弧顶防水沿结构形式,边沿应设有滴水沿,防止雨水回流进入箱体。
5.8有良好的密封性能,符合IP55防护等级。房体结构需能够满足使用环境要求,能够承受移动起重机械的摇摆。
5.9房体外部采用板材厚度=1.8mm的波纹板,屋面板需与结构采用焊接形式:其焊缝工艺和油漆工艺需符合规范标准,房体内部面板需采用厚度=1.2mm的钢板,钢板为镀锌板,油漆采用特种底漆,保用2年,内面板平面不平整度需≤2.5mm,房体顶部外面板需采用厚度=3mm的钢板,尽量使用整版,减少拼接焊缝,屋顶屋面板不平整度≤5mm,房体必须保证不渗漏水,所有钢材材料为Q235.
5.10电气房内外封板之间,安装隔热吸音,自熄不助燃材料,厚度≥50mm,所用材料为隔热阻燃岩棉。
5.11房内地板为5mm花纹钢板(3mm钢板加2mm花纹)。选用15kV,5mm橡胶绝缘地毯,颜色:红色,铺设区域:高低压开柜前操作通道。注意铺设固定平整,保证不翘边翘角。

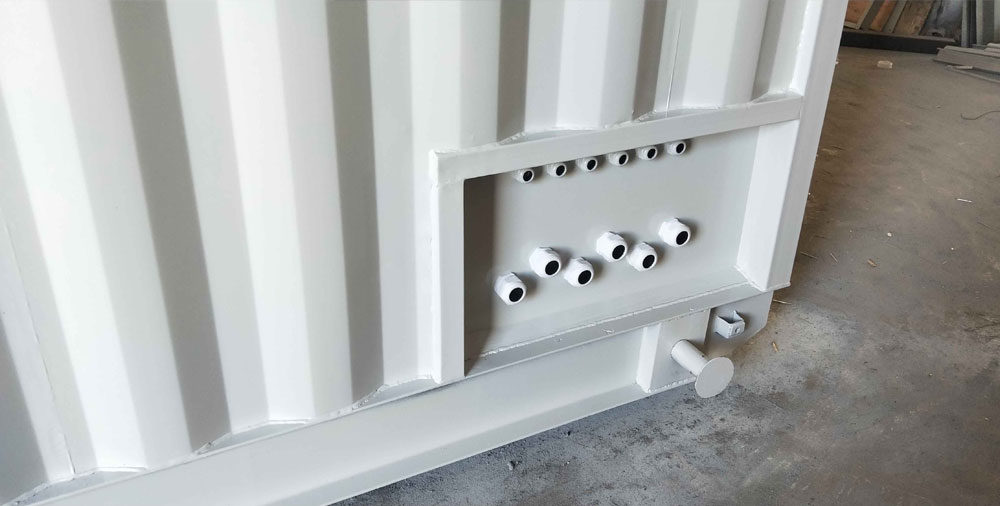

5.12电气房底架与房体结构和外面板采用焊接形式连接,需保证连接强度,满足使用环境要求,能够承受移动起重机械的摇摆,不渗漏水。电气房底架结构必须采用连续焊接,需保证足够的连接强度,电气房底架结构中间需保证电缆能够铺设穿越,并不得有可能对电缆造成损伤的尖角、锐边等制作缺陷,底架下面板采用≤3mm的钢板封闭,在该板上面根据电气设计要求,焊接安装电缆的扎线架,底架上有电缆进线孔,其数量、尺寸和布置由甲方确认,电缆进线孔周边须有电缆保护措施,防止电缆损坏,同样,底架结构中,如果有电缆穿越孔,也必须考虑保护措施。

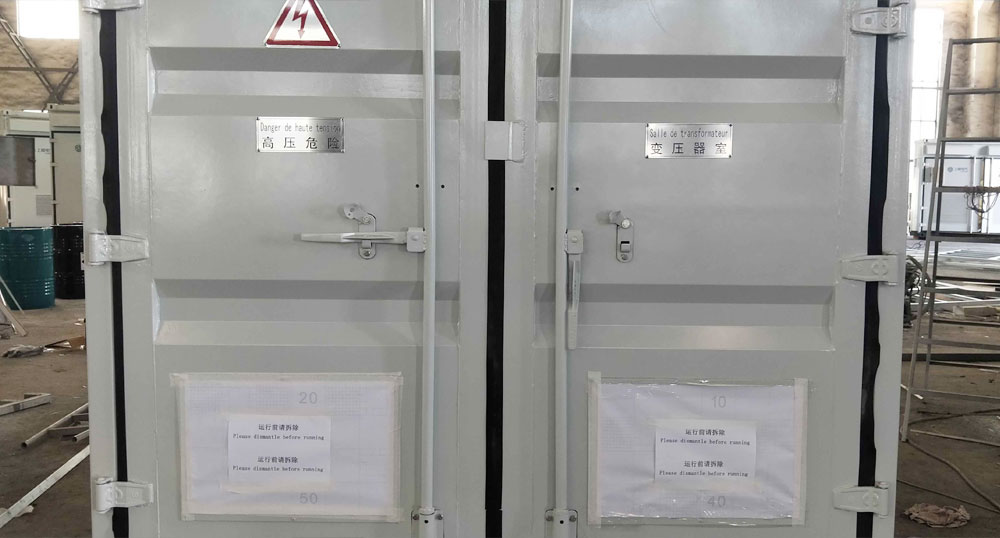

5.13电气房门为铰链外开形式,铰链采用标准集装箱铰链,销轴为不锈钢材质,门体采用夹层形式,夹层内安装防火岩棉,厚度≥50mm,门周边采用橡胶嵌条密封,门装使用台湾强棒逃生门锁,随机提供使用说明书和合格证,门上方装有闭门器,门上部中间位置有观察窗。
5.14电气房内安装有1台或2台一体式工业空调,房体墙壁上需安装有空调内机和接水盘的出水管,管子引出排布到房外,并给予固定,出水管的位置必须保证空调水完全排除到室外,墙壁上空调内机出线孔和出水孔必须有可靠美观的密封,空调内机安装位置按照电气房内部电气布置图执行。
5.15电气房内所有灯开关、插座的布线均采用铝合金线槽明敷设。
5.16电气房所采用的所有配套五金件,需保用2年。
六、供货范围
6.1技术服务与支持
(1)卖方免费对用户技术人员进行远程指导安装调试。
(2)产品保修:所有质量问题需在国内提出并解决;有偿服务出口项目任何质量投诉及问题。
七、使用环境
矿区位于刚果金科卢韦齐(KOLWEZI)市郊西南方向,交通方便。 矿区位于南半球热带,为热带草原性气侯,一年中分为旱季和雨季两个季节。11月至翌年3月份为雨季,空气潮湿,雨量充沛,气温较高。5月至9月为旱季,空气干燥,干旱无雨,气温较低。4月和10 月为雨季和旱季的过渡期。 年平均气温20℃,绝对最高气温37.8℃、绝对最低气温0℃。年降雨量1200~1500mm,年平均降雨量1210mm,年最大降雨量2630mm,百年一遇24h最大降雨量146mm,年蒸发量1860mm。 相对湿度:雨季 83%;旱季 40%。 主导风向:东北、东南风;平均风速 11m/s,最大风速 20m/s。 刚果无地震记录,本次初步设计按地震烈度VI度。 安装地点海拔1500M左右。
八、技术规范
GB/T17467—1998 《高压/低压预装式变电站》
GB1094.1-2-1996 《电力变压器》
GB/T6451—1995 《三相油浸电力变压器技术参数和要求》
GB/T16927.1—2—1997 《高压试验技术》
GB311.1—6—1997 《电力变压器》
ZBK40001—89 《组合式变电站》
GB763—1990 《交流高压电器在长期工作时的发热》
GB1984—89 《交流高压断路器》
GB3804—90 《3—63KV交流高压负荷开关》
GB3906—91 《3—35KV交流金属封闭开关设备》
GB/T5582—93 《高压电力设备外绝缘污秽等级》
GB311.2—2002 《高压输变电设备的绝缘配合使用导则》
GB3804—90 《3~63KV交流高压负荷开关》
GB4109—88 《高压套管技术条件》
DL/T537—93 《6~35KV箱式变电站订货技术条件》
GB/T18858.1—2002 《低压开关设备和控制设备》
GB/T4942.2—1993 《低压电器外壳防护等级》
GB/T14598—2002 《电气继电器》
GB7251.1—2005 《低压成套开关设备》
GB7328—87 《电力变压器和电抗器的声级测定》
GB/T17215—2002 《1和2级静止式交流有功电能表》
GB4208—93 《外壳防护等级》(IP代码)
GB/T4942.2—1993 《低压电器外壳防护等级》
