每个预制舱里面安装的设备不同,而设备与设备之间需要用电缆来连接,由于电缆比较多,这里就需要在预制舱内部设计专用的电缆同通道,也就是电缆夹层。

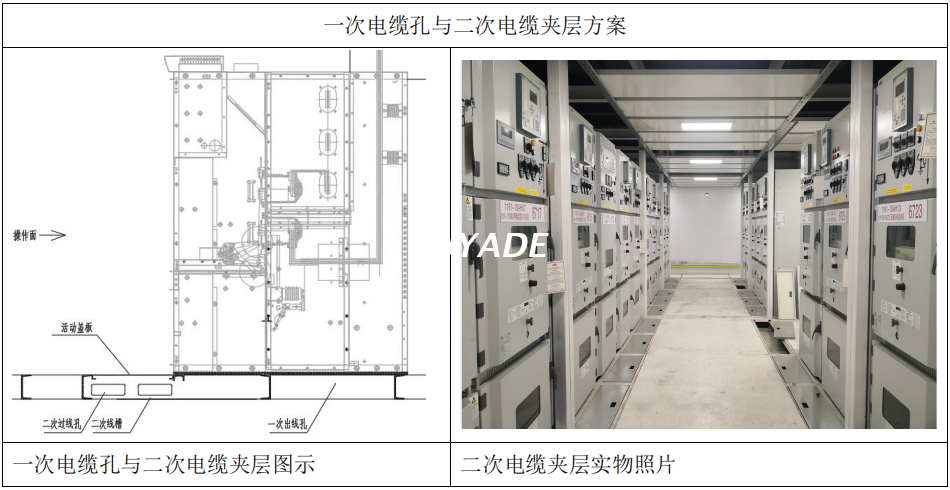

根据舱体专用技术规范书的要求,需要设计一次电缆夹层和二次电缆夹层。一般电缆夹层都是设计在预制舱底部,因为底架设计为按设备承重结构和固定孔布置承重钢梁,一二次电缆孔间有钢梁隔断,可以保证一二次过线孔相互独立。一次进出线口为开放结构,电缆可以直接通到基础电缆沟内。
二次电缆口为封闭夹层设计,柜前设置封闭的二次线槽贯通整排设备,并可通过集中进出线孔通到预制舱基础电缆沟内。
